砂石过滤器

砂石过滤器

PP Melt Blown Filter Cartridge

广泛的应用

砂石过滤器是介质过滤器之一，其砂床是三维过滤，具有较强的截获污物的能力，是农业微灌，泳池，工业循环等系统中用来清除水中污物的理想设备。

用砂石过滤器处理水中有机杂质和无机杂质最为有效，这种过滤器滤出和存留杂质的能力很强，并可不间断供水。只要水中有机物含量超过10mg/L时，无论无机物含量有多少，均应选用砂石过滤器。

功能

滤除水中杂质，尤其对有机物，悬浮物，藻类，细菌，微生物等有较好的去除作用。滤除水中无机颗粒，粘泥等。

适于处理有机物含量超过10g/L的河水、水库水、渠道水、湖水，或市政循环水等含有大量悬浮污物的管道水或地沟水，通常作为初级过滤器使用。

产品特点与应用范围

性能特点：

1、过滤彻底，有效拦截细小有机物颗粒，过滤效率高：

2、罐体采用钢制结构，使用寿命长：

3、占地面积少、安装快、投资省、操作维修方便：

4、罐体并联使用，反冲洗方便：

5、可更换滤料，使过滤器始终达到最佳运行状态：

6、运行成本低：

7、产品可多台并联使用，可实现反冲洗时供水不间断。

应用范围：

1、农业灌溉系统中，处理湖水，河水等，作为灌溉系统水预处理设备；

2、泳池系统中，去除水中杂质，净化水质：

3、工业循环系统中，去除水中滋生的细菌：藻类，以及其他无机杂质颗粒等。

设备技术参数

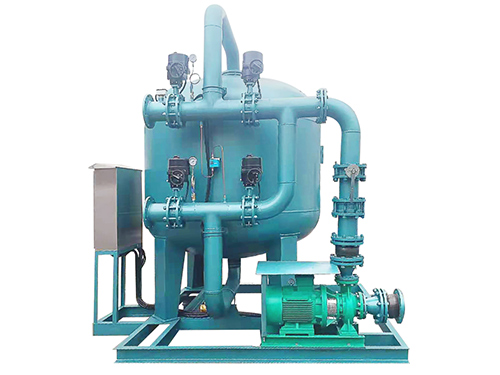

全自动旁滤机组

1、本机组作为循环水或直流水系统的过滤或预处理装置，其主要作用是去除水中的悬浮物、颗粒物，降低水的浊度，净化水质。

2、机组的组成部分：增压水泵、过滤器、自动控制箱、电动阀组，10-24目精制石英砂滤料。

3、机组的运行需人工启动或停止，机组在运行状态时的反冲洗为自动进行，具体由压差控制。

4、机组电器采用进口PLC控制，根据需要可以实现远程控制。

5、本机组可选配水质监测仪表，自动控制循环水的浓缩倍数。

6、对浊度高的水的过滤，可选配絮凝加药装置。

常见故障与解决办法

流程示意图

工作过程与概述

凌特砂石过滤器运行稳定，但操作不当时，可能导致部分零件损坏，为了提高操作质量，延长过滤器使用寿命，请用户在安装和使用过程中，注意以下几个方面：

1、专人专管。设备在交付使用之后，建议由专人负责维护和管理，提高管理的高效性。

2、阀门启闭要缓慢。快速的开启阀门容易产生水锤现象，造成管道、阀门和压力表的损坏，使用时一定要注意，缓慢开启和关闭阀门。

3、压力表等易损件，要妥善保护，避免外界不必要的机械损坏。

4、严格按照反冲洗流程进行反冲洗工作。错误的反冲洗将造成缸体内石英砂受污染，影响过滤的效果。

5、系统长期不运行，须通过排污口排空缸体内所有积水。

6、冬季或温度较低的时节，也需要通过排污口排除刚体内所有的积水，防止过滤器内部产生冰冻。

产品概述

LT全自动浅层过滤系统是由多个标准高速砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。

工作原理

我公司结合国外的技术经过多年的努力，研制出全新一代具有自主知识产权的新型过滤器LT全自动浅层过滤系统，该产品具有结构紧凑，自动化程度高，其独特的结构可使出水浊度在0.5NTU以下，杂质过滤精度可达5微米。本设备可自动反洗，产品不但功能卓越，而且运行成本低廉。

正洗过滤状态：当系统处于过滤状态时，未经过滤的水通过自行研制独特的布水器均匀布水，水以层流状态通过滤器内的填料层（精制均粒石英砂/石榴石）。当水流过填料层时，杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器，将过滤后的水均匀地收集并引出，平流过滤可以使过滤器在高流速下过滤，仍可达到较好过滤的效果。

反洗状态：随着杂质在填料层中不断聚积，内部压头损失将不断增大。当进、出水压头损失达到设定值时，系统将自动激活定压装置使其转换至反洗状态，当此台反洗结束，水力阀改变给水方向从而实现逐台反洗，更便于清洗聚积起来的杂质。当系统处于反洗状态时，过滤仍然继续，其中要进行反洗的标准单元砂缸不进行过滤，系统中其它标准单元砂缸仍然在过滤。过滤后的清洁水部分用来反洗标准单元砂缸，其余仍送到用户处。反冲洗污水则通过水力阀的反洗排水口被排出。在高速砂缸全自动高效过滤系统中，特殊的集水器设计可使填料之间填料相互搓洗，最大限度地提高反冲洗效率，减少所需的反洗水（清洁水），同时反洗时没有跑料现象。一个标准单元砂缸反洗为2分钟，反冲洗结束，标准单元砂缸内部压头损失减小到合理范围，定压装置给出复原信号，水力阀恢复到过滤状态，下一个标准单元砂缸则准备进入反洗状态。

产品技术特点

1、体积小、易安装、节省空间，使用寿命长。可室内室外安装、无须建房，节省土建造价。

2、过滤水量大，过滤效果好，过滤流速快，正常滤速可在40/h左右，浅层石英砂过滤器/工业旁滤水处理/旁滤设备根据水质最高可达60m/h；过滤器反洗采用滤后洁净水，且不必设增压泵和反洗泵；反洗历时2-3in,反洗水量<3m3。过滤精度高，杂质过滤精度可在0.10mm以下，出水浊度可小于0.5NTU。

3、自动反冲洗：该设备反冲洗由智能控制系统自动识别与控制，浅层石英砂过滤器/工业旁滤水处理/旁滤设备无需人工干预，即使水中悬浮物发生波动，该设备可以自动调整。

4、供水不间断：该设备反冲洗时，过滤过程同时进行，系统照常供水。浅层石英砂过滤器/工业旁滤水处理/旁滤设备。

5、采用独特的布、集水装置，由于该过滤系统独特的布水系统及分布非常均匀的集水器使得在整个过滤过程水流呈层状流，过滤砂床平面在过滤过程中始终平整，出水水质稳定。

6、采用精制优选石英砂或石榴石作为过滤介质，滤料粒径最小可0.16mm的均质滤料。

7、长期运转费用低，省电、省水、省维修费用。省电：系统拥有独特的自动反冲洗阀，砂过滤罐的反冲洗不是同时进行，而是在系统正常运转情况下，逐个轮流反冲洗，不需要考虑设置反冲洗水泵。同时与其他砂过滤设备相比，其所需要的过滤水泵扬程要低6-7。省水：系统由于其独特的补水器及集水器，统一规格罐体，使得反冲洗时不需要压缩空气就能使介质层非常均匀的膨胀进行有效地反冲洗。反冲洗所用的水是过滤过的清洁水，故所消耗的反冲洗水量小。单个罐的反冲洗水量仅为13/分，反冲洗时间为2-3分钟。省维修费用：整套系统没有机械或电动阀门，仅靠独特多功能阀来控制系统的反冲洗。由于独特多功能阀无磨损、寿命长，在10年内没有损坏记录，管理费用低。

过滤介质和流量

LT可以使用常见的各种过滤介质，但主要是使用石英沙，根据过滤的要求，推荐两中精度的石英沙：

常见过滤系统组合及技术参数

LT全自动浅层过滤系统是由多个标准高速砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。

管道材料：碳钢、PP塑料、UPVC塑料等。

阀门材料：铸钢、PP塑料、UPVC等塑料等。

管道接口：标准DN接口，尺寸按照实际要求。

产品应用

1、工业用水的过滤--对水质有一定系统要求。如：钢厂氧枪水、锅炉、热交换器供水的过滤等，可过滤掉水中的杂质，避免管路及喷嘴的堵塞。

2、原水的处理--可对地表河水、湖水、海水、水库水、井水以及城市自来水作为水源的城市小区分质供水等进行过滤，除去水中的砂粒、悬浮物、藻类、有机物等。

3、农业灌溉--尤其适用于高流量、杂质含量低的水源，如农田水利灌溉、公园及高尔夫球场上草坪的灌溉等

4、食品加工工业用水，造纸行业，电厂工业循环水的处理等，工业及医疗用纯净水的预处理。工业生产水的再循环、工业废水处理。

5、水产业、游泳及水上乐园等行业。

工作特点

增强工程塑料制造，坚固耐用：

Y型隔膜阀采用上下双控制腔设计，控制水流独立于流体腔室，从而使阀门控制上更加灵活、可靠耐用，彻底杜绝了单腔控制阀可肯存在的开关不灵、不严的隐患；

阀体及阀盖为玻纤加强NORYL材料，阀门强度高、使用寿命长、耐腐蚀：

特殊处理成型的增强橡胶隔膜片，使用寿命长，抗疲劳强度高：

Y形的流体通道设计降低了阀门的压力损失，提高了水通量：

常开型与常闭型可轻松实现灵活转换：

可增加弹簧辅助开（关）、流量限制或开关显示等功能。

工作原理

关闭阀门：将控制压力源（水源或气源，压力等于或大于来水压力)引至隔膜上控制腔，隔膜通过阀杆推动阀座，从而截断来水关闭阀门。

开启阀门：当隔膜上腔压力泄压后，来水通过自身压力推开阀杆，从而很容易形成通腔，使流体通过。

参数规格

工作压力：0.1-0.8MPa   工作温度：4-50℃

典型应用

反冲洗阀应用于至少有两个并列过滤单元的自动反冲洗过滤系统，即：在反冲洗过程中，经一个过滤单元过滤后的洁净水作为另外一个过滤单元的冲洗水。

当接受到控制器发出的水力信号后，反冲洗阀内改变水流的流向：关闭进水口，打开排水口，经其它过滤单元过滤后的洁净水进入此单元进行冲洗，并将冲洗水经排放口排放。
