自动定压、补水、排气机组

自动定压、补水、排气机组

Automatic Constant Pressure,Water Supply and Exhaust Unit

广泛的应用

在诸多宾馆、商场、厂房和现代化办公大楼中，广泛采用水或乙二醇溶液做为传热介质的中央空调系统，营造温暖舒适的工作环境，LT-CPZ系列定压、补水、排气机组，是各大智能化中央空调系统的有机组成部分，它以精准定压补水、智能排气，广泛应用各类供暖、制冷以及工艺水系统。

功能

1、LT-CPZ系列定压机组适用于各种供暖制冷系统中。

2、LT-CPZ系列定压机组广泛应用于工厂的液体工业加热、制冷的密闭循环系统中。

3、LT-CPZ单泵系列适用于≤2000KW的供暖系统中.

4、LT-CPZ系列定压机组也适用于含二乙醇高达50%的循环系统中。

5、LT-CPZ系列定压机组具有安静的工作模式，适用于对噪音要求较高的场所。具有微机特性的控制系统，能够全自动运行，无需值守，可进行数据采集和智能楼宇通讯。

产品概况

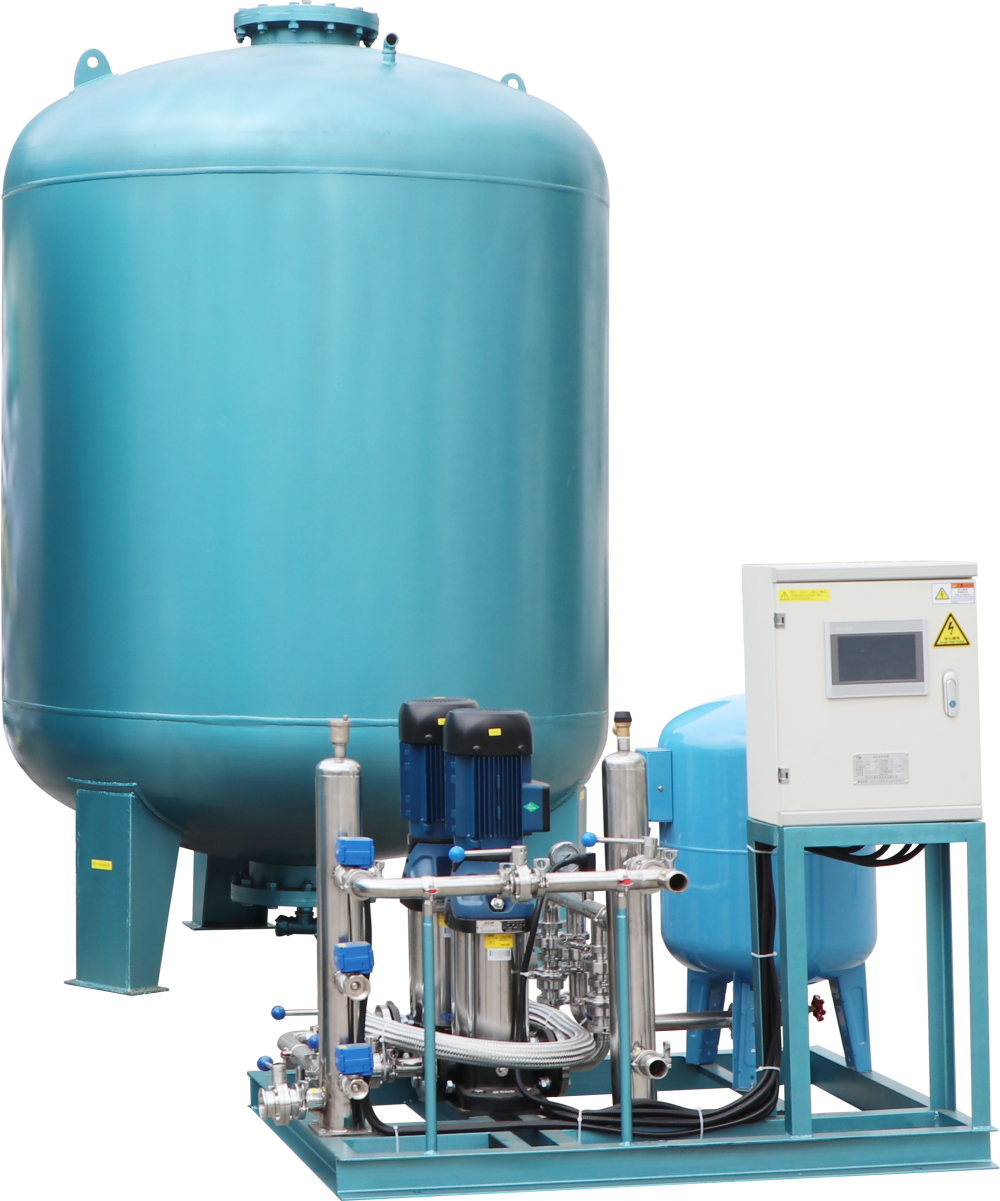

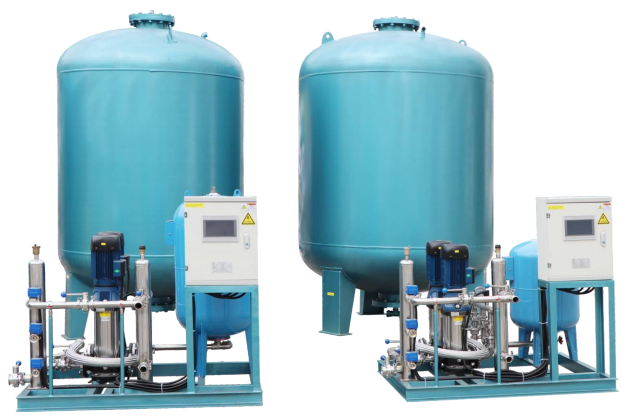

LT-CPZ系列定压补水机组是目前解决系统定压，补水，排气的最佳方案。采暖系统由于水温度的变化及不可避免的水滴泄漏造成系统压力不稳，同时系统水中的空气引起的噪声，设备腐蚀，传热效率降低等一系列问题也嗜待解决。LTCPZ系列定压补水机组在解决系统定压补水的同时，成功解决了系统脱气的问题，因此得到广泛的应用。

LT-CPZ系列定压补水机组自动检测稳定系统压力，系统压力高时，泄水电磁阀开启泄压，系统压力低时向系统补水。本装置安装位置灵活，操作方便。在稳定系统压力同时，通过对进入膨胀罐中的水处理，达到脱气的目的。

功能

1、稳定系统压力，将系统压力控制在一个很小的范围内。

2、监测系统压力，压力超高时，实现自动泄压，容纳泄水量

3、补水，系统压力低时自动向系统补水。

4、脱除系统中气体，保护系统设备不受气体侵害，提高换热效率。

特点

1、综合了定压，排气，补水的作用。

2、基本定压罐无压力，人员使用维护简单。

3、可更换的无毒橡胶囊将水与空气完全隔离无污染。

4、系统泄水，补水，脱气全自动运行，后期使用方便。

5、机组整体配置较高，使用性能可靠。

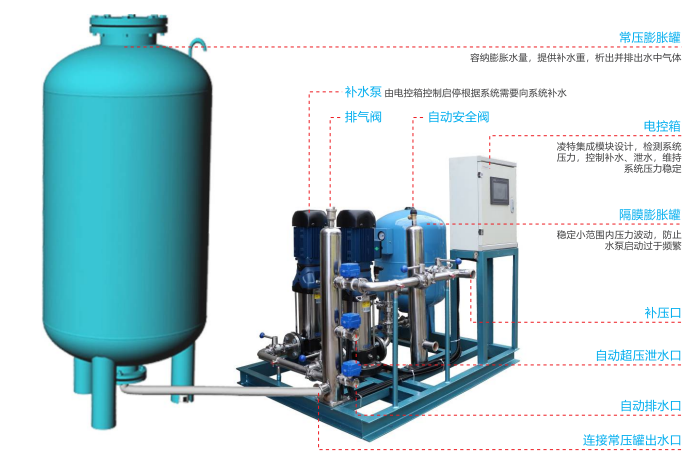

产品结构说明

控制单元：主要由补水泵，控制系统，底座，阀门，管路，等组成。系统压力过低时，水泵从常压膨胀罐中抽水，补向系统。系统压力过高时，膨胀水经膨胀罐线流向常压膨胀罐。当常压膨胀罐中水量低于下限时，补水电磁阀打开，向常压膨胀罐中补水。此以上操作均由电控系统控制完成。

备注：控制单元可采用双泵或单泵配置，订货时敬请说明。

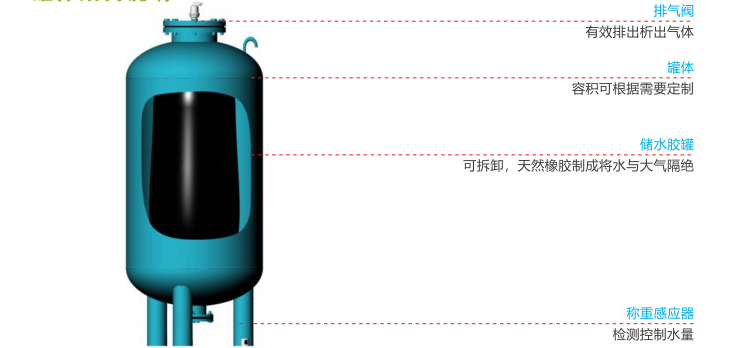

罐体结构说明

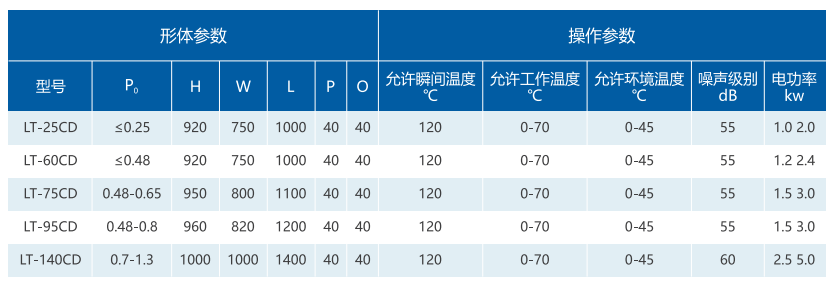

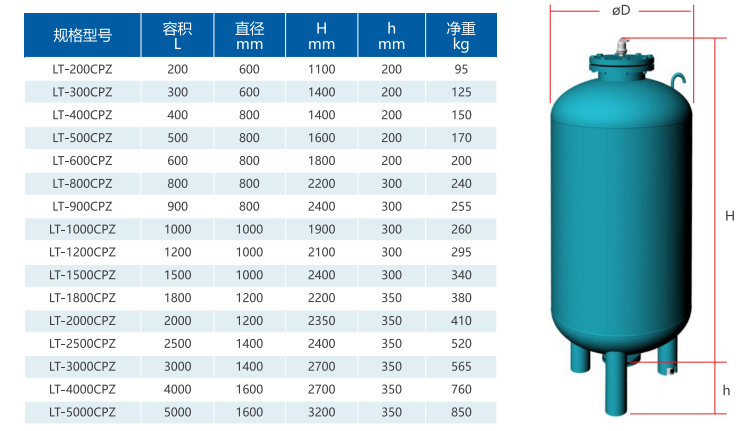

规格型号表

基本罐：基本罐是常压式定压机组的重要组成部分，具有脱气，容纳膨胀水量及提供补水量的作用。基本罐与大气相通，不带有压力。因此系统中带压水进入基本罐中后，由于压力迅速降低，气体在水中的溶解度减小，气体从水中析出，从而达到脱气的目的。

续列罐定义：当系统容水量较大，相应水体积膨张量和需要补水量较大时需要增加常压膨胀罐的数量来容纳泄水量和补水量，即增加常压膨胀罐来扩容。后续增加的常压膨胀罐简称为续列罐。续列罐的形式规格。

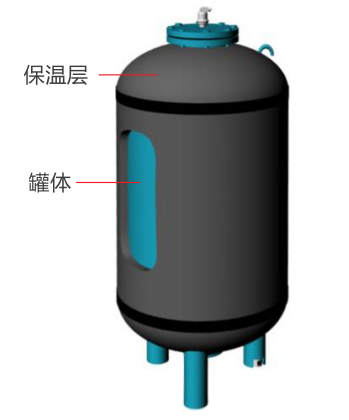

保温层（可选）

膨胀罐内水与系统循环为一体，随系统变化而变化，为了减少热量损失，可在膨胀罐的外部包一层保温棉，减少热量的损失。保温层厚度可选，一般为30-50mm厚。

常压膨胀罐选型计算

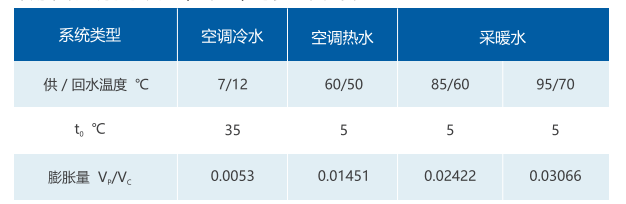

常用采暖空调水系统的(VPVC)可参考下表取值

Vp:系统水体积膨胀量     Vc:系统总容水量

某两管制空调系统冬季采用60/50℃热水，系统水容量约653，定压补水点设在循环水泵的入口，根据空调设备和管网允许工作压力，确定循环水泵入口最高工作压力为1.0MP,采用常压膨胀罐定压补水机组定压，补水设备与系统最高点压力差为45米，进行膨胀罐选型计算。

解：由上表查得60/50℃时(VP/VC)=0.01451

因此VP=0.01451×65000=942升

据此可选择型号为LT-1000PZC常压膨胀罐一个。

控制单元选型示例

对于温度在30℃以下的制冷系统，选择控制单元时只需考虑50%的热功率。

P值计算方法

0.02MPa(s100℃

H(m)

0.05MPa(≤105C

P02

100

0.07MPa(≤110℃)

0.12MPa(≤120℃)

H为定压点到系统最高点垂直净高

括号内温度为系统极限温度

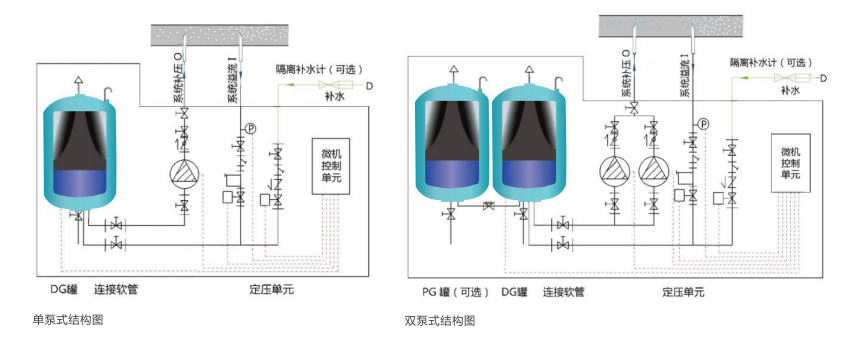

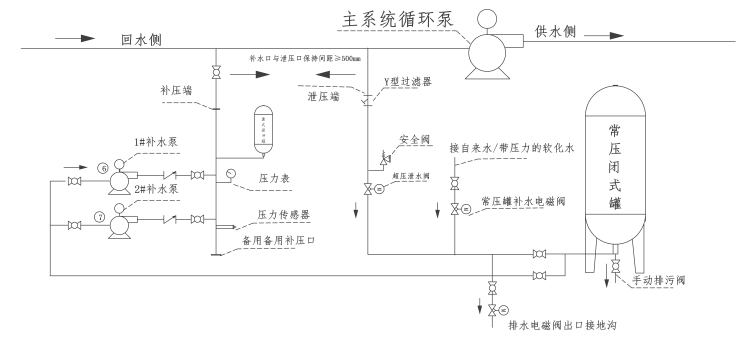

常压式定压补水机组结构图

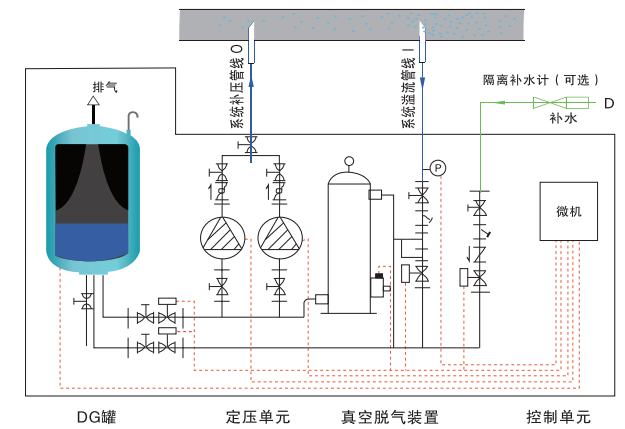

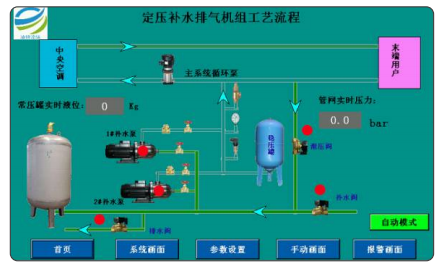

真空定压补水排气组工作流程

定压单元

定压

定压泵和膨胀阀控制系统压力，使系统压力保持在设定压力+0.2b之间。

排气

高压循环水在排气过程中进入DG常压隔膜气囊，使水气分离，折出的气体经排气阀进入大气，排气方式可从以下方式

选择：

连续排气：安装或维修后，为了快速排除系统中大量气体，可选择连续排气。

自动排气：连续排气后，自动激活，根据系统压力进行排气。

间欧排气：按设定周期进行排气。

补水

排出气体和滴漏等原因所损失的水可以被控制单元实时监控，一旦低于设定值，则自动补充。隔膜罐中水量的多少可由VG基本罐下面的称重传感器来确定。如果循环系统发生大量泄漏，控制单元则会停止补水，该功能需要输出式隔离补水计（可选件）来提供相关信号。

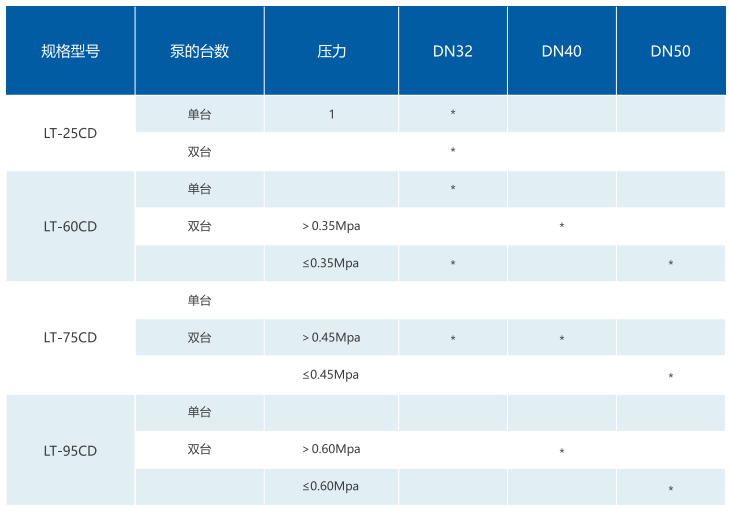

膨胀管路规格表

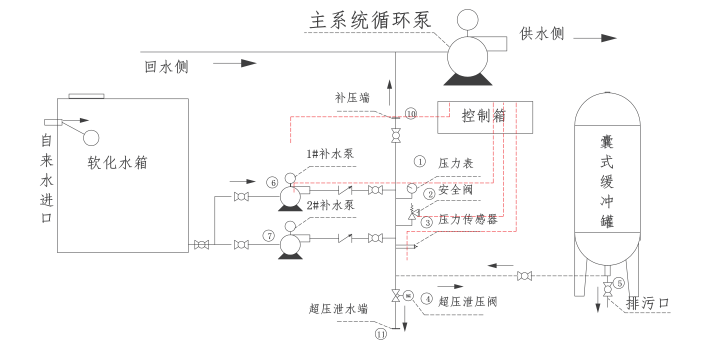

常压补水机组与定压补水机组结构安装图对比

常压补水机组

定压补水装置

安装注意事项：

1、本装置应装于防雨，防冻，排水通畅的场所；

2、保证常压膨胀罐的摆放位置水平，且控制单元低于常压膨胀罐；

3、常压膨胀罐底部设有称重系统，因此常压膨胀罐底脚不可固定于地面，且保证膨胀罐垂直方向上无障碍；

4、常压膨胀罐上不可放置任何杂物，防止称重系统信号误导；

5、确保补水管路，膨胀泄水管路，增压管路通畅；

6、补水管路需要安装过滤器，防止杂质堵塞；

7、膨胀管线超过10米时，管线直径应不小于DN32；

8、确保膨胀管路的通畅，不需要加过多的阀门。

工作原理

LT系列真空定压补水排气机组是基于亨利定律的工作原理，在LT常压定压补水排气机组的基础上开发增强型产品，机组由真空定压单元（可扩展为带软水补水功能型）和常压脱气膨胀罐两大部分组成。机组运行时，系统是通过真空定压单元来实现低压自动补水、超压自动溢流，保证系统恒定在设定范围，系统在排气过程中，将高压带气泡的水通过真空脱气罐进行真空强力脱气，在真空负压状态下，将循环水中的游离气体和溶解气体一并析除。

功能

1、定压：能够精确的控制系统压力在极小区间

2、真空排气：能够大量脱除循环系统水中游离气体和溶解气体

3、补水：能够自动对系统进行补水

4、软水：软水机型组可对进水补水进行水质软化
