胶球在线清洗装置

胶球在线清洗装置

Rubber Ball On-line Cleaning Device

广泛的应用

中央空调作为宾馆、商场、商务大楼等商业、公共建筑的重要设施，其运行状况不但直接影响企业形象与经营效果，在工业领域中央空调更是满足正常生产或工艺要求不可或缺的设备，但是它是公共建筑中最大的耗能设备。在空调系统运行中，冷凝器不可避免发生结垢、腐蚀等问题，这都将导致耗能和维修、运行成本的增加，并且缩短冷疑器、压缩机等设备的使用寿命。传统的清洗方法是采用人工清洗，它不能实现对冷凝器的连续在线清洗，在清洗的间隔内，机组已经额外消耗了大量的能源，或者难以彻底根治冷凝器的腐蚀、结垢问题，同样存在热阻增大，额外耗能等弊病。LT冷凝器自动在线清洗装置无需专人操作，一劳永逸的解决您的问题，并且为您带来极大的经济效益。

产品特点

1、全自动运行，触摸屏控制，无需人工看管和操作；

2、节能效率高，最低节能10%，最高可达40%；

3、使用寿命长，保证冷凝器始终处于最高热交换状态；

4、大流道专用胶球泵，胶球磨损小；

5、免停机清洗，节能环保，省时省力；

6、收球和发球独立控制。

空调能耗和空调节能的必要性

随着经济发展，在大中城市的中、大型建筑物，如宾馆、酒楼、商场、写字楼、以及体育馆、机场、汽车火车候车厅、高新技术工业厂房等，基本上均设计安装有中中央空调系统。空调是能耗大户，对一个设有中央空调的场所，空调耗电量所占的比重一般在30-40%之间。某些特殊功能性建筑，如机场、汽车火车候车厅、会展、会议中心等共用建筑，耗电比重高达70-80%。

中央空调经过长时间运行后空调的冷冻水、冷却水系统、冷凝器不可避免的出现了水垢、锈蚀、淤泥、细菌、藻类和粉尘等问题将直接导致制冷能力减弱，使用寿命缩短、运行可靠性降低、能耗提高导致运行费用增加等。而冷凝器是冷却系统中最重要的部分，它决定整个系统运行效果。为了节约能源，减低运行成本，特设置冷凝器在线自动清洗装置，实现节能运行，安全运行，降低运行维护费用，给使用单位带来可观的经济效益。

冷水主机产生污垢的原因

冷凝器是冷却系统中最重要的部分，它决定整个系统运行的效果。由于冷却水中含有大量可溶于水的碳酸氢钙和碳酸氢镁等物质，在热交换过程中，结晶析出，不断沉淀于热表面，形成硬石股的水垢。污垢的聚积直接降低了冷凝器的换热效能，使电耗增加，同时冷凝管中的污垢缩小了水管截面积，限制了冷凝管中的水流量，从而影响了冷却效果，美国空调专家Kotz指出：冷凝器管道污垢厚度为0.3mm,则冷水机组的耗能增加15%：污垢厚度达到0.9mm时，耗能增加35%。另外，在循环水系统中，水的温度和PH值的范围恰好适宜各种微生物的生长。常见的能造成危害的微生物大致有三种：即藻类、细菌和真菌。其中藻类聚积在管壁上会影响传热效率，堵塞管道，甚至超压停机。而细菌分泌的粘液与忌浮在水中的杂质形成粘泥附在管壁上会降低制冷效果，增加电能消耗。为了避免不必要的损失和浪费，对中央空调系统的冷凝器的及时清洗是十分必要的。

污垢的厚度对传热的影响

传统解决冷凝机污垢办法

1、化学水处理

传统的循环水处理方法就是人工投加化学药剂，主要使用阻垢剂、缓释剂、氯药液等，按比例投加以达到控制结垢、腐蚀和细菌滋生的问题。但是这种方法的缺点在于通过加药来防腐和除垢是两个矛盾的化学过程，本身很难达到平衡，因此必须随时对水质进行监测控制，防止加药不当对设备造成损伤。

2、人工清洗

人工清洗主要使用尼龙毛刷进行通刷，其缺点为由于操作不当在清洗过程中中可能磨损铜管以及需停机进行清洗，清洗过程中有一定的冷却水和化学药剂的浪费。

LT机组概述

LT冷凝器自动在线清洗装置引进国外先进技术和结合我司研发的双循环系统的发球和综合处理技术，达到循环水系统彻底除锈、除垢、杀菌灭藻、冷凝器铜管的动态清洗，其节能效率达到10%以上。

LT冷凝器自动在线清洗装置是针对中央空调制冷主机、工业循环制冷主机冷凝器进行在线清洗的装置。利用天然橡胶海绵球专用清洗胶球对冷凝器铜管进行自动清洗，防上冷凝铜管壁沉淀微生物杂质及污垢的生成，提高系统的换热效率，从而达到提高系统制冷效果，使系统节能在10%以上。

LT冷凝器自动在线清洗装置，主系统采用了封闭式结构，结合了循环水化学除锈、除垢、杀菌灭藻技术，整套设备结构紧凑。清洗球进入冷凝器里主动除锈、防垢、杀菌灭藻等强大功能，是目前市场上一款功能齐全的节能在线清洗设备。主要由控制柜、发球泵、清洗球、储球罐、装球器、捕球器、观察口、调控阀门、PLC编程控制器等全自动一体化设计，整体设备全智能控制，无需人员看守和操作。

核心技术

1、独特的外观设计

结构紧凑，占地面积小。

2、收球器设计

根据安装情况，可选用直通或者角通式收球器，节约安装空间。收球网大孔径，足够有效的过滤面积，不影响系统流并能快速收球。

3、专用清洗球

清洗球材质为标准生物剥皮胶球，适用于各种冷凝器铜管清洗。胶球由天然橡胶加发泡和特殊添加剂制造而成，适用于各种水质，清洗球在冷凝铜管内经过时和铜管壁产生摩擦和吸附，带走粘附在管壁上的污垢，使铜管壁不形成硬质垢块而影响整个系统的耗电量，从而节能10%以上。

LT机组构成

1、智能控制柜

功能：该系统利用PLC可编程程序控制全套的清洗过程，真正做到全自动控制，可以人工调节。

2、发球机

功能：待机状态，清洗球停留在注球器内，系统启动后，清洗球从注球器注入空调冷却水管洗管，注球器带有可视窗口，可观察球体状态并可以清点回球数量。

3、捕球器

功能：利用水流力学，将胶球回收到注球器。

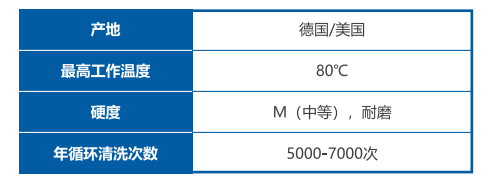

4、清洗球

功能：用于清洁换热管内壁的污物。

胶球外观质量标准：

①发孔均匀，气孔大小接近

③胶球直径公差±0.5mm

②孔眼缺胶，深度<3mm,每球不多于3个

④普通球∮16-∮28，剥皮球∮16-∮27，金刚砂胶球∮16-∮26

⑤物理性能：在40±1℃的水中，浸泡48小时后，湿态密度变化0.90-1.20g/cm直径变化率不超过球径10%

LT机组优势

①无需人工捅炮清洗而保持冷凝器换热管清洁使其始终处于最高换热效率状态

②自动在线清洗不影响冷水机组正常运行

③降低电力消耗5%-15%

④消除腐蚀根源，延长冷凝器换热管的使用寿命

⑤减缓冷水主机压缩机损耗，延长其寿命，减少维护费用

⑥减少化学药剂的使用，使环境污染得到降低

⑦无废水排放，运行费用低廉

LT胶球清洗装置的工作原理

工作原理：发球机将胶球发入冷凝暑中，胶球依靠水压差擦洗掉换热管内壁的污垢，在冷却水出口端通过捕球器回收胶球至发球机形成一个清洗循环，通过徽电脑控制程序设置清洗频率和次数，达到自动在线清洗功能。始终保持冷凝器内壁洁净，保证换热效率最高和制冷效率最高，克服由于污垢的产生而引起冷水主机制冷效率下降，从而降低能耗，节省能源，为使用者带来实实在在的利益，降低日常使用费用。

使用方法

正常投球量：冷凝器单侧单流程冷却管根数7%-13%，依胶球循环一次所需时间的长短，取下限或上限或其接近值，胶球循环一次的时间一般以30秒作为界限。

胶球补充周期或更换周期：胶球补充周期为胶球清洗系统累计运行1年，也可根据本单位具体情况不问调整补充周期。胶球更换周期，根据国产球使用统计，其更换周期为胶球清洗系统努计运行3-5年。另外在水中浸泡一段时间后，个别胶球可能胀大过多，致使直径超标，在补充和更换胶球时，均应及时换掉，以防冷却管被堵。

LT机组型号说明

设备参数表

L型捕球器

I型捕球器

控制界面

安装说明

1、发球管、收球管不能太长，能短则短，弯头数量尽量不要太多，能少则少。

2、发球进水管、收球出水管连接管的中间必须安装DN50球阀2个，以便检修

3、路加设计选型是根据冷凝器进出水管管径来确定，胶球大小，种类、比重由厂家专业人员负责确认。

4、在设计安装时，捕球器与主机周围应留有600m的检修空间，连接管道应横平竖直，尽量减少弯道。

5、为确保清洗球顺利清洗管道不被杂物阻塞、划伤，至少确保从冷凝器进水管发球点到冷凝器出水管捕球点这段管道内无大于2的焊渣、铁屑、锈渣等杂物，对于新系统，建议在冷凝器进水管设计机械过滤器，对于改造系统，要打开冷凝器前后端盖，清掉两端杂物，刷洗换热器管道内壁的污垢，确保每根换热器管道洁净如新。

6、LT冷凝器在线清洗系统主要针对冷凝器的清洗，在良好的使用下，可完全满足应用对象的清洁。但对于整个管道系统的除垢防锈，杀菌灭菌可配套使用化学清洗或其他物理处理等方法。
